W kontroli jakości liczy się nie tylko to, czy pojedynczy wyrób mieści się w tolerancji, ale też to, czy sam proces zachowuje się przewidywalnie. Taki właśnie problem rozwiązuje karta kontrolna Shewharta: pozwala odróżnić zwykłą zmienność od sygnału, że coś w produkcji faktycznie się zmieniło. W tym tekście pokazuję, jak ją czytać, jak dobrać odpowiedni wariant do danych i jak wdrożyć ją w QA tak, żeby pomagała, a nie generowała fałszywych alarmów.
Najważniejsze informacje o kartach kontrolnych w QA
- Karta kontrolna mierzy stabilność procesu w czasie, a nie tylko zgodność pojedynczego wyniku ze specyfikacją.
- Granice kontrolne wynikają z danych procesu i nie są tym samym co tolerancje klienta.
- Do danych ciągłych zwykle wybiera się warianty typu X̄-R, X̄-S lub I-MR, a do danych atrybutowych karty p, np, c i u.
- Na start potrzebuję stabilnej bazy, zwykle co najmniej 20-30 obserwacji, i jasnej reguły reakcji na sygnał.
- Najlepiej działa tam, gdzie dane zbierane są regularnie i mogą trafiać automatycznie do systemu jakości lub produkcji.
Czym jest karta kontrolna i co naprawdę pokazuje

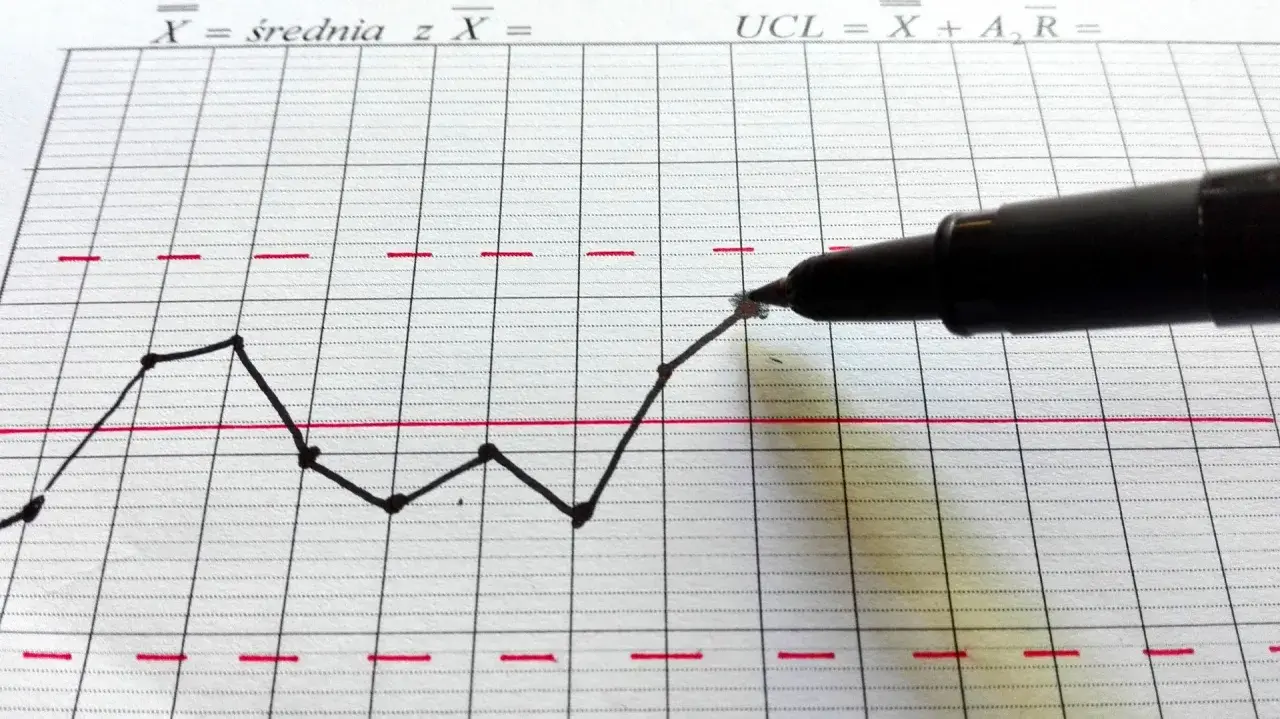

Najprościej mówiąc, to wykres, który pokazuje wynik procesu w kolejnych momentach czasu wraz z linią centralną oraz górną i dolną granicą kontrolną. Jej zadanie nie polega na ocenianiu pojedynczego wyrobu, tylko na sprawdzaniu, czy proces pozostaje statystycznie stabilny. W praktyce oznacza to, że karta pomaga mi zobaczyć różnicę między naturalnym szumem procesu a zmianą, która wymaga reakcji.
W QA to ważne rozróżnienie, bo wiele zespołów reaguje za szybko albo zbyt późno. Jeśli proces ma tylko przyczyny wspólne, czyli naturalną, „wbudowaną” zmienność, nie powinien być ciągle regulowany. Jeśli pojawia się przyczyna specjalna, czyli konkretne zakłócenie, karta daje sygnał, że trzeba szukać źródła problemu, a nie zgadywać. Ja traktuję to narzędzie jako sposób na zdyscyplinowanie decyzji: mniej intuicji, więcej faktów z procesu.
W dobrze ustawionej karcie granice kontrolne wyznacza się z danych historycznych, najlepiej z okresu, w którym proces działał stabilnie. Dzięki temu wykres odpowiada na pytanie: „czy to, co widzę teraz, pasuje do wcześniejszego zachowania procesu?”. To od razu prowadzi do kolejnego kroku, czyli do interpretacji sygnałów, bo sam wykres bez reguł reakcji niewiele daje.
Jak czytać sygnały bez reakcji na zwykły szum
Na wykresie nie chodzi wyłącznie o to, czy punkt przekroczył granicę. Liczy się też układ punktów, ich trend i powtarzalność. Jednorazowy odchył bywa przypadkiem, ale sekwencja punktów po jednej stronie linii centralnej już zwykle coś mówi o procesie.
Najczęściej patrzę na kilka prostych sygnałów:
- pojedynczy punkt poza górną albo dolną granicą kontrolną,
- 2 z 3 kolejnych punktów po tej samej stronie i wyraźnie dalej od środka niż zwykle,
- 4 z 5 kolejnych punktów po jednej stronie i blisko granicy ostrzegawczej,
- 8 kolejnych punktów po jednej stronie linii centralnej,
- wyraźny trend wzrostowy albo spadkowy, którego nie da się wytłumaczyć zwykłą zmiennością.
W praktyce to nie jest automatyczny wyrok dla procesu. To sygnał, że mam przerwać bierną obserwację i sprawdzić, co się zmieniło: materiał, ustawienie maszyny, narzędzie, operatora, temperaturę, kolejność operacji albo sam system pomiarowy. Właśnie tu pojawia się wartość kart Shewharta w QA: uczą zespół, żeby nie reagował na każdy szum, ale też nie ignorował wzorca, który zaczyna się układać w problem.
Jeżeli sygnały są czytelne, można przejść do dobrania właściwego typu karty. I to jest ważne, bo nie ma jednego wykresu na wszystko.
Jak dobrać typ karty do rodzaju danych
Największy błąd na starcie polega na tym, że zespół wybiera „jakąś kartę kontrolną”, zamiast kartę dopasowaną do typu danych. Ja zawsze zaczynam od pytania, czy mierzę wartość ciągłą, czy liczę wady, braki albo niezgodności. Dopiero potem wybieram rodzinę wykresu.
| Typ karty | Jakie dane obsługuje | Kiedy ma sens | Co wykrywa najlepiej |
|---|---|---|---|
| X̄-R | Wartości mierzalne, małe podgrupy, zwykle 2-10 sztuk | Produkcja seryjna, wymiary, masa, grubość, moment | Zmiany średniej i rozrzutu przy krótkich seriach |
| X̄-S | Wartości mierzalne, większe podgrupy | Gdy rozstęp nie opisuje już dobrze zmienności w grupie | Zmiany poziomu procesu i jego zmienności |
| I-MR | Pojedyncze obserwacje w czasie | Gdy nie da się tworzyć racjonalnych podgrup | Zmiany między kolejnymi pomiarami, np. w wolnych procesach |
| p | Udział wyrobów wadliwych | Kontrola partii o zmiennej liczebności próbek | Wzrost odsetka braków lub niezgodności |
| np | Liczba wyrobów wadliwych | Gdy każda próbka ma stały rozmiar | Zmiany liczby sztuk niezgodnych |
| c | Liczba niezgodności na jednostkę przy stałej „porcji” | Rysy, defekty, błędy na jednym arkuszu, panelu albo raporcie | Nagły wzrost liczby defektów |
| u | Liczba niezgodności na jednostkę przy zmiennej wielkości próbki | Gdy próbki mają różną powierzchnię, długość albo zakres | Defekty przeliczone na jednostkę z różnej skali próbek |
Jeżeli dane są mocno zależne od siebie w czasie, na przykład kolejne pomiary „ciągną się” za poprzednimi, klasyczna karta może reagować mniej wiarygodnie. To samo dotyczy sytuacji, w których proces zmienia się skokowo, a nie płynnie. Dlatego wybór typu wykresu trzeba łączyć z rozumieniem procesu, a nie tylko z dostępnością szablonu w Excelu czy systemie MES, czyli systemie zarządzania wykonaniem produkcji, który zbiera dane z linii i porządkuje je w czasie rzeczywistym.
Gdy typ karty jest już dobrany, pozostaje wdrożenie jej tak, by nie była jednorazowym eksperymentem, tylko normalnym elementem pracy zespołu QA.
Jak wdrożyć ją w procesie QA krok po kroku
W mojej praktyce dobrze działa prosty porządek. Najpierw wybieram jedną cechę, która ma realny wpływ na klienta lub koszt jakości, a dopiero potem buduję wokół niej wykres. Nie zaczynam od „pełnego dashboardu”, bo to często kończy się piękną prezentacją i martwym narzędziem.
- Wybieram cechę krytyczną, na przykład średnicę otworu, grubość warstwy, udział braków albo liczbę defektów na jednostkę.
- Sprawdzam, czy dane są ciągłe czy atrybutowe oraz czy potrafię stworzyć racjonalne podgrupy. Racjonalna podgrupa to próbka zebrana tak, aby w jej obrębie proces był możliwie jednorodny.
- Buduję bazę historyczną. Zwykle celuję w co najmniej 20 stabilnych punktów, a w wielu wdrożeniach zbieram nawet 25-30 obserwacji, zanim uznam granice za sensownie ustawione.
- Wyznaczam granice kontrolne tylko na podstawie danych z okresu, który naprawdę reprezentuje stabilny proces. Jeśli po drodze była zmiana materiału, narzędzia albo receptury, nie mieszam tych danych w jednym baseline.
- Ustalam częstotliwość pomiarów. Dla szybkiej linii może to być co godzinę lub co partię, dla wolniejszego procesu co kilka sztuk albo po każdej zmianie nastawy.
- Opisuję reakcję na sygnał. Kto zatrzymuje linię, kto sprawdza przyczynę, kto potwierdza wynik pomiaru i kto zamyka temat w raporcie jakościowym.
- Jeśli to możliwe, automatyzuję pobór danych. Ręczne przepisywanie wyników do arkusza działa na początku, ale przy większej skali łatwo psuje tempo reakcji i zwiększa ryzyko błędu.
To podejście szczególnie dobrze działa w środowisku produkcyjnym, w którym karta jest częścią szerszego łańcucha: maszyna, pomiar, analiza, reakcja. Z czasem można ją połączyć z systemami raportowania, alertami lub dashboardem jakościowym, ale sama automatyzacja nie rozwiązuje problemu, jeśli zespół źle interpretuje sygnały. I tu pojawia się druga strona tematu: najczęstsze błędy.
Najczęstsze błędy, które psują interpretację
Najwięcej problemów widzę wtedy, gdy karta kontrolna jest traktowana jak zwykły wykres trendu. To narzędzie działa dobrze tylko wtedy, gdy zespół rozumie, co oznaczają granice, kiedy wolno reagować i czego nie wolno z nimi mylić. Wiele fałszywych alarmów wynika nie z samej metody, ale z błędnej organizacji danych.
- Mylenie granic kontrolnych ze specyfikacją. Granice kontrolne mówią o stabilności procesu, a tolerancja mówi o wymaganiu klienta. To dwa różne pytania.
- Zbyt szybkie „kręcenie gałkami”. Jeśli operator reguluje proces po każdym odchyleniu, może wprowadzić więcej zmienności niż sam proces generuje naturalnie.
- Mieszanie różnych źródeł danych. Jedna karta dla kilku maszyn, zmian, materiałów albo receptur zwykle daje obraz, którego nie da się sensownie interpretować.
- Brak sprawdzenia systemu pomiarowego. MSA, czyli analiza systemu pomiarowego, pokazuje, czy narzędzie i metoda pomiaru nie wnoszą zbyt dużego błędu do danych.
- Ignorowanie autokorelacji. Autokorelacja oznacza, że kolejne wyniki są od siebie zależne, więc klasyczne reguły mogą działać gorzej niż przy niezależnych próbkach.
- Brak jednego właściciela reakcji. Jeśli nikt nie wie, kto ma zareagować na sygnał, wykres staje się ozdobą, a nie narzędziem jakości.
Warto też pamiętać, że sama karta nie powie, dlaczego proces się zmienił. Ona tylko sygnalizuje, że zmiana mogła nastąpić. Do znalezienia przyczyny i trwałej poprawy potrzebne są już inne narzędzia: analiza przyczyn źródłowych, 5 Why, diagram Ishikawy albo przegląd parametrów procesu. To prowadzi do pytania, gdzie ta metoda daje największy zwrot z pracy zespołu.
Gdzie daje największą wartość w nowoczesnym QA
Największą wartość widzę tam, gdzie proces jest powtarzalny, a dane można zbierać regularnie. W produkcji seryjnej karta pomaga szybko wychwycić dryf ustawień, zużycie narzędzia, zmianę partii materiału albo problem z operatorstwem. W laboratoriach jakościowych przydaje się do monitorowania stabilności pomiarów, a w kontroli dostawców do odróżnienia jednorazowego odchylenia od trwałej degradacji jakości.
W środowisku cyfrowym to narzędzie szczególnie dobrze działa z dashboardami i automatycznymi alertami, ale tylko wtedy, gdy komunikat jest prosty: sygnał pojawia się, ktoś go widzi, ktoś reaguje, a wynik reakcji wraca do procesu. Ja lubię takie wdrożenia, bo pokazują, że digitalizacja nie musi oznaczać skomplikowania. Czasem wystarczy lepszy przepływ danych między linią, jakością i utrzymaniem ruchu.
Warto też rozdzielić dwie rzeczy, które często się mylą. Zdolność procesu, opisywana wskaźnikami Cp i Cpk, odpowiada na pytanie, czy proces jest w stanie spełniać wymagania. Karta kontrolna odpowiada na pytanie, czy proces jest stabilny. Proces może być stabilny, ale nadal niezdolny do spełnienia tolerancji, jeśli jest źle wycentrowany. I odwrotnie: proces może chwilowo mieścić się w tolerancji, ale już tracić stabilność.
Dlatego w dobrze prowadzonym QA karta nie zastępuje innych metod. Ona je porządkuje i daje wczesny sygnał, zanim pojawią się koszty reklamacji, złomu, poprawek albo przestojów. Zanim jednak pierwszy wykres zacznie pracować, warto sprawdzić kilka podstawowych rzeczy.
Zanim uruchomisz pierwszy wykres, sprawdź te cztery rzeczy
Jeżeli miałbym zostawić tylko kilka praktycznych wskazówek, zaczynają się one od prostego testu gotowości. Nie potrzebuję rozbudowanego systemu, żeby zacząć. Potrzebuję za to jasnej definicji procesu, sensownych danych i decyzji, co z nimi zrobić.
- Czy monitorowana cecha naprawdę ma znaczenie dla klienta, procesu lub kosztu jakości?
- Czy mam stabilny fragment danych, z którego da się wyznaczyć granice kontrolne bez mieszania różnych warunków pracy?
- Czy zespół wie, jak odróżnić sygnał specjalny od zwykłej zmienności i kto ma reagować na alarm?
- Czy system pomiarowy jest wystarczająco dobry, żeby nie wprowadzać szumu większego niż sam proces?
Jeśli te cztery punkty są dopięte, karta kontrolna przestaje być tylko wykresem. Staje się prostym narzędziem decyzji, które pomaga utrzymać jakość pod kontrolą, ogranicza zbędne regulacje i daje szybszą reakcję na realne odchylenia procesu.
