Na temat rejestratorów lotu krąży więcej skrótów niż jednego poprawnego określenia. W praktyce pod hasłem czarna skrzynka inaczej kryje się zestaw nazw: od potocznej, przez techniczną, po bardzo precyzyjną, zależną od tego, czy mówimy o rejestratorze danych, głosu czy urządzeniu łączonym. W tym tekście rozkładam te nazwy na części i pokazuję, jak testuje się takie systemy, żeby nie mylić skrótu z rzeczywistą funkcją.
Najkrócej o nazwach i testach rejestratora lotu
- „Czarna skrzynka” to potoczna, nieprecyzyjna nazwa.
- W lotnictwie najczęściej chodzi o FDR albo CVR, a nie o jeden uniwersalny moduł.
- Rejestrator parametrów lotu zapisuje dane techniczne, a rejestrator głosu w kabinie zapisuje dźwięk i komunikację.
- Testy obejmują kontrolę instalacji, próbę działania, sprawdzenie sygnałów z czujników i analizę pobranych danych.
- W praktyce liczą się nie tylko normy, ale też regularne przeglądy: od codziennych kontroli po interwały liczone w godzinach lotu i latach.
Jakie nazwy rzeczywiście stosuje się w lotnictwie
Najbezpieczniej rozdzielić trzy poziomy nazewnictwa: potoczny, ogólny i techniczny. Ja w tekstach branżowych zawsze zaczynam od tego rozróżnienia, bo inaczej bardzo łatwo zgubić sens i wrzucić do jednego worka urządzenia, które pełnią zupełnie różne funkcje.
| Określenie | Co oznacza | Kiedy używać |
|---|---|---|
| czarna skrzynka | Potoczna nazwa całego zestawu rejestratorów lub jednego z nich | W języku popularnym, bez wchodzenia w szczegóły techniczne |
| flight recorder / rejestrator pokładowy | Ogólna nazwa urządzenia zapisującego dane z lotu | Gdy nie chcesz jeszcze rozróżniać FDR i CVR |
| rejestrator parametrów lotu / Flight Data Recorder (FDR) | Urządzenie zapisujące parametry techniczne, takie jak wysokość, prędkość czy położenie | Gdy mowa o danych lotu i analizie przebiegu lotu |
| rejestrator rozmów w kabinie / Cockpit Voice Recorder (CVR) | Urządzenie zapisujące dźwięk, komunikację i odgłosy w kokpicie | Gdy opisujesz rozmowy załogi lub sytuację akustyczną na pokładzie |
| rejestrator łączony | Jedna jednostka realizująca zapis danych i audio | Gdy urządzenie łączy funkcję FDR i CVR |
W praktyce rejestrator parametrów lotu i rejestrator danych lotu bywają używane zamiennie, ale jeśli zależy Ci na precyzji, lepiej trzymać się pierwszej wersji. „Rejestrator pokładowy” jest szerszy i dobry wtedy, gdy jeszcze nie wiesz, czy chodzi o dane, głos, czy o cały system.
To prowadzi do ważniejszego pytania: skoro nazw jest kilka, to dlaczego ludzie nadal mówią po prostu o jednej „czarnej skrzynce”?
Dlaczego ta sama nazwa bywa myląca
Powód jest prosty: w lotnictwie nie ma jednego pudełka do wszystkiego. Są co najmniej dwa główne typy rejestratorów, a czasem także wersje łączone, które mieszczą oba zadania w jednej obudowie. Z zewnątrz laik widzi jeden element wyposażenia, ale z punktu widzenia inżyniera to już zupełnie inna historia.
FDR odpowiada za dane techniczne lotu, a CVR za dźwięk i komunikację w kabinie. To nie jest kosmetyczna różnica, tylko rozbieżność w tym, co urządzenie rejestruje, jak się je testuje i do czego później służy analiza.
- FDR pomaga odtworzyć przebieg lotu: parametry pracy samolotu, zmiany konfiguracji i reakcje układów.
- CVR pozwala zrozumieć kontekst decyzji: komunikaty załogi, alarmy i inne sygnały akustyczne.
- Wersja łączona oszczędza miejsce i upraszcza instalację, ale nie zwalnia z wymagań dotyczących niezawodności obu funkcji.

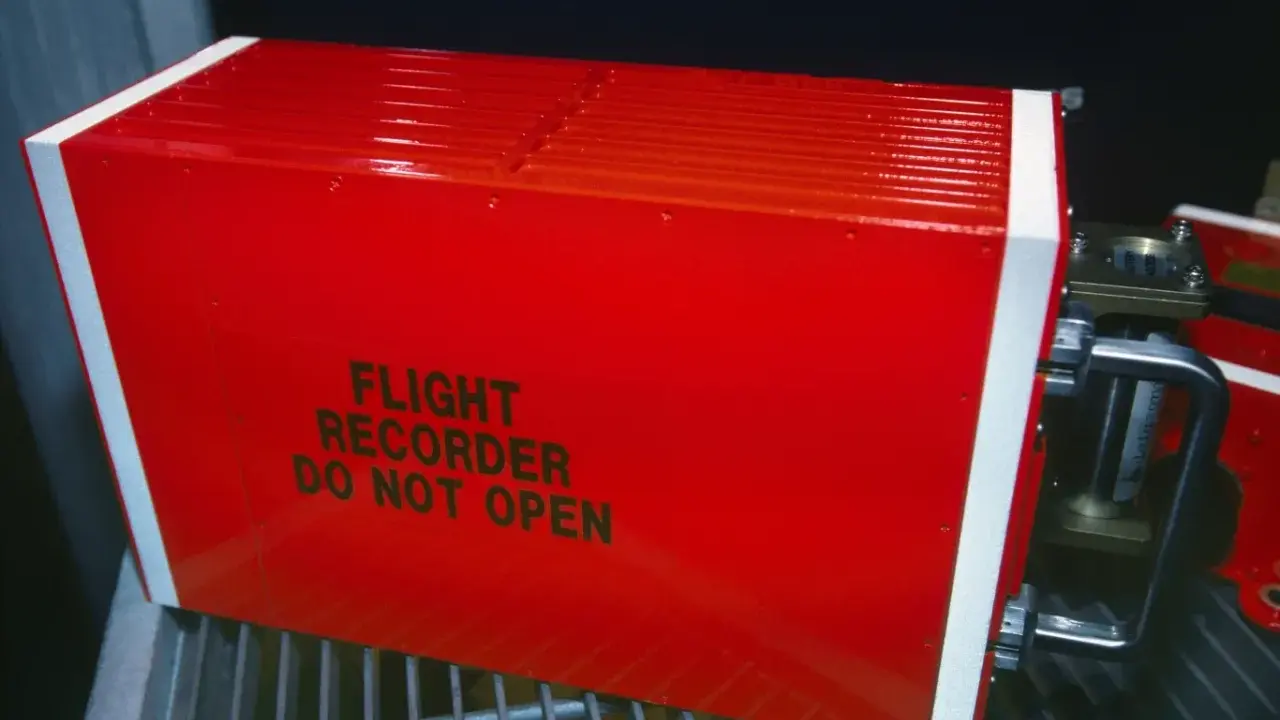

- Wiele współczesnych obudów jest jaskrawo pomarańczowych albo żółtych, więc potoczna „czarna skrzynka” jest raczej przyzwyczajeniem językowym niż opisem wyglądu.
Jeśli piszesz tekst techniczny, warto od razu doprecyzować, czy mówisz o danych, głosie, czy o systemie łączonym. To upraszcza dalszą część artykułu i od razu przygotowuje czytelnika na temat testów.
Jak testuje się rejestratory lotu w praktyce
Metody testowania takich urządzeń dzielę na cztery poziomy: instalacja, działanie operacyjne, test funkcjonalny i analiza danych po zgraniu. To nie są przypadkowe czynności serwisowe, tylko logiczny łańcuch kontroli, który ma wykazać, że system naprawdę działa wtedy, kiedy ma działać.
Kontrola instalacji i kokpitu
Pierwszy test sprawdza, czy rejestrator da się poprawnie obsłużyć w samolocie. W praktyce chodzi o rzeczy zaskakująco przyziemne: widoczność wskaźnika preflight check, możliwość zidentyfikowania i zresetowania bezpiecznika oraz zgodność z elementami instrukcji eksploatacyjnej. To właśnie tutaj najłatwiej wyłapać błąd instalacyjny, zanim system zacznie „zbierać” fałszywe dane.
Test operacyjny
To sprawdzenie, czy urządzenie jest aktywne i zapisuje parametry w swoim normalnym zakresie pracy. Nie chodzi jeszcze o laboratoryjną analizę dokładności, tylko o odpowiedź na pytanie: czy rejestrator robi to, do czego został włączony. Gdy nie ma prostego sposobu na przedstartowe potwierdzenie poprawności, w praktyce kontrolę operacyjną wykonuje się w interwałach nie dłuższych niż 150 godzin lotu albo 7 dni kalendarzowych, zależnie od tego, co jest dla operatora sensowniejsze.
Test funkcjonalny systemu
Tu wchodzimy na poziom sygnałów. Zamiast zmuszać samolot do ekstremalnych warunków, symuluje się wyjścia czujników lub przetworników, czyli elementów zamieniających wielkość fizyczną na sygnał elektryczny. Taki test ma potwierdzić zakres, dokładność, częstotliwość próbkowania i rozdzielczość zapisu. Innymi słowy: nie tylko czy dane się zapisują, ale czy zapisują się poprawnie.
Przeczytaj również: Testy funkcjonalne - Jak uzyskać realną jakość?
Analiza pobranych danych
Ostatni krok to ocena sensowności danych po ich pobraniu ze statku powietrznego. W praktyce sprawdza się, czy parametry nie stoją w miejscu, nie znikają, nie skaczą losowo i czy są zgodne z innymi, powiązanymi sygnałami. To ważne, bo rejestrator może formalnie działać, a mimo to zapisywać dane obarczone błędem, który wyjdzie dopiero po analizie na stacji naziemnej.
Właśnie dlatego testowanie rejestratorów lotu nie kończy się na jednym „czy działa”. Liczy się cały łańcuch od instalacji po jakość odtworzonych danych, a to prowadzi już prosto do norm i standardów, które ten proces porządkują.
Jakie standardy wyznaczają dziś granice testów
Jeżeli chcesz pisać albo analizować ten temat rzetelnie, nie wystarczy znać samą nazwę urządzenia. Trzeba jeszcze rozumieć, jakie dokumenty opisują wymagania dotyczące odporności, zapisu i kontroli działania. W praktyce największe znaczenie mają standardy ICAO oraz dokumenty EUROCAE, a po stronie instalacji i testów systemowych ważne są też wytyczne stosowane w lotnictwie amerykańskim i europejskim.
| Dokument lub praktyka | Co porządkuje | Dlaczego ma znaczenie |
|---|---|---|
| ICAO Annex 6 | Podstawowe wymagania dla rejestratorów pokładowych | Ustalają wspólny punkt odniesienia dla lotnictwa cywilnego |
| EUROCAE ED-112 | Wymagania dla crash-protected airborne recorder systems | Definiuje parametry pracy i odporność dla klasycznych rejestratorów chronionych |
| EUROCAE ED-155 | Wymagania dla lightweight flight recording systems | Jest ważny tam, gdzie stosuje się lżejsze systemy rejestrujące |
| Wymogi operacyjne EASA | Okresowe inspekcje, monitoring poprawnej pracy i interwały kontroli | Przekładają standardy na codzienną eksploatację |
| FAA AC 20-141B | Testy instalacyjne, sprawdzenie kompatybilności kokpitu i symulację sygnałów czujników | Dobrze pokazuje, jak ocenia się system w praktyce, a nie tylko na papierze |
W tych dokumentach najważniejsze są nie same nazwy, ale kryteria jakości: zakres, odstęp próbkowania, dokładność, rozdzielczość i możliwość odtworzenia danych przez uprawniony personel. Do tego dochodzi continuous monitoring, czyli ciągły nadzór nad poprawnością pracy systemu, oraz built-in test - wbudowany autotest, który pomaga wykryć problem zanim urosnie do rangi awarii.
W praktyce warto pamiętać jeszcze o dwóch liczbach. Po pierwsze, część inspekcji innych rejestratorów niż FDR bywa planowana w odstępach nie dłuższych niż 2 lata. Po drugie, niektóre systemy podlegają dodatkowym sprawdzeniom co 5 lat, zwłaszcza gdy chodzi o zapis danych i zgodność z tolerancjami kalibracyjnymi. To pokazuje, że testowanie nie jest jednorazowym wydarzeniem, tylko procesem wpisanym w cały cykl życia urządzenia.
Gdy rozumiesz już standardy, łatwiej przejść z warstwy technicznej na redakcyjną i zdecydować, jak tę tematykę opisać bez niepotrzebnego uproszczenia.
Jak używać poprawnej nazwy w tekście i czego unikać
Jeśli przygotowuję materiał popularnonaukowy lub techniczny, trzymam prostą zasadę: najpierw nazwa funkcjonalna, potem skrót, a dopiero na końcu potoczne określenie. Dzięki temu czytelnik nie musi zgadywać, czy mówimy o danych, dźwięku, czy o całym zestawie urządzeń.
- Używaj rejestratora parametrów lotu, gdy piszesz o FDR.
- Używaj rejestratora rozmów w kabinie, gdy opisujesz CVR.
- Używaj rejestratora pokładowego, gdy chcesz zachować ogólność.
- Zostaw „czarną skrzynkę” do języka popularnego albo do cytatu, który ma świadomie brzmieć mniej technicznie.
- Nie mieszaj testów instalacyjnych z certyfikacją odporności na uderzenie, ogień czy zakłócenia elektromagnetyczne.
- Nie zakładaj, że jeden rejestrator wyjaśnia cały przebieg zdarzenia, bo często pełny obraz daje dopiero para FDR + CVR.
Precyzyjna nazwa oszczędza później wiele nieporozumień
W temacie rejestratorów lotu precyzja naprawdę ma znaczenie. Potoczna nazwa jest wygodna, ale w artykule technologicznym lepiej od razu pokazać, czy chodzi o FDR, CVR czy system łączony, a potem dopisać, jak taki układ się testuje i jakie standardy go obejmują.
Jeśli chcesz pisać o tym dobrze, trzymaj się schematu: nazwa techniczna, skrót, funkcja, metoda testu. To wystarczy, żeby tekst był jasny dla czytelnika, poprawny merytorycznie i odporny na typowe uproszczenia, które w tej tematyce bardzo szybko prowadzą do błędnych wniosków.
