Karty Kontrolne Shewharta - Czy Twój proces QA jest stabilny?

W procesach QA najtrudniejsze bywa nie samo zbieranie danych, tylko odróżnienie zwykłej zmienności od sygnału, że proces zaczyna się rozjeżdżać. Karty Shewharta pomagają to zrobić szybko, bo pokazują, czy obserwacje mieszczą się w oczekiwanym zakresie, czy pojawia się odchylenie wymagające reakcji. W tym tekście wyjaśniam, jak je czytać, jak dobrać właściwy wariant do danych i jak wdrożyć je tak, żeby wspierały decyzje, a nie produkowały szum.

Czym są karty kontrolne Shewharta i co naprawdę pokazują

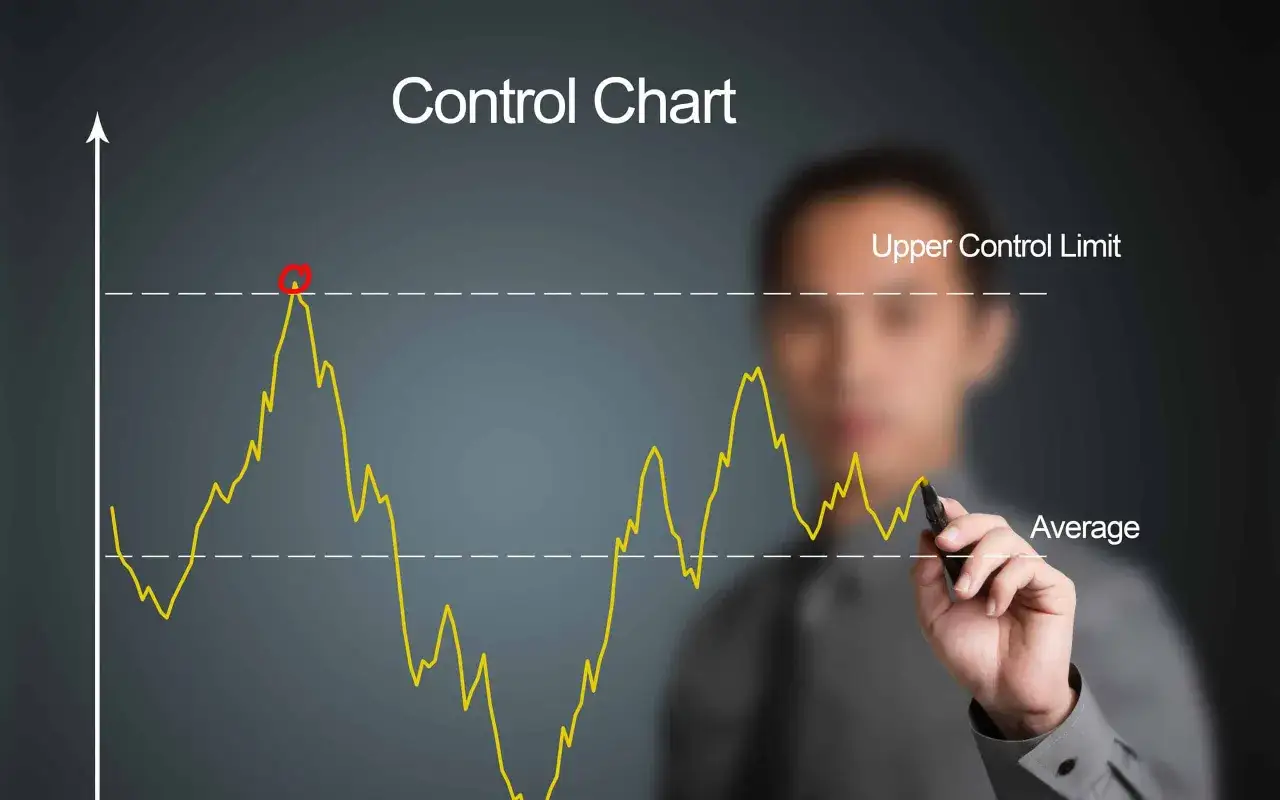

Karta kontrolna to wykres, który zestawia kolejne pomiary procesu z linią centralną oraz górną i dolną granicą kontrolną. Jej zadanie jest proste, ale bardzo praktyczne: ma pokazać, czy proces zachowuje się przewidywalnie, czy pojawia się przyczyna specjalna, czyli coś więcej niż zwykły losowy szum. W jakości produkcyjnej, ale też w QA oprogramowania, może to być na przykład skok liczby defektów po wdrożeniu nowej wersji, wydłużenie czasu testów regresji albo niestabilność środowiska testowego.

Najważniejszy niuans, który lubię podkreślać, jest taki: granice kontrolne nie są granicami specyfikacji. Specyfikacja mówi, co jest akceptowalne biznesowo lub technicznie, a karta mówi, czy proces jest stabilny statystycznie. Możesz mieć proces „w specyfikacji”, ale już niestabilny, i odwrotnie, proces stabilny, ale ustawiony zbyt szeroko względem wymagań klienta. Według NIST przy klasycznych granicach 3 sigma pojedynczy punkt poza limitem jest zdarzeniem rzadkim, mniej więcej na poziomie 0,3% dla procesu pozostającego pod kontrolą.

Ja traktuję tę metodę jak system wczesnego ostrzegania. Nie odpowiada ona na pytanie „czy jest dobrze?”, tylko „czy proces jeszcze działa tak, jak zakładaliśmy?”. To właśnie dlatego w praktyce QA daje największą wartość wtedy, gdy jest osadzona w konkretnej decyzji operacyjnej, a nie wisząca obok raportu jako ładny wykres. Z tego powodu warto najpierw nauczyć się interpretacji sygnałów, a dopiero potem wybierać typ karty.

Jak czytać sygnały z wykresu, żeby nie reagować na każdy przypadek

Wiele zespołów patrzy tylko na punkt wychodzący poza granice. To za mało. W praktyce równie ważne są sekwencje punktów po jednej stronie linii centralnej, wyraźny trend rosnący lub spadający oraz nietypowe skupienia obserwacji. Taki układ często mówi więcej niż pojedynczy pik, bo wskazuje na zmianę warunków procesu, a nie tylko na przypadkowy odstęp od normy.

• Punkt poza UCL lub LCL - najprostszy i najsilniejszy sygnał, że warto szukać przyczyny specjalnej.
• Seria punktów po jednej stronie linii centralnej - może oznaczać przesunięcie poziomu procesu po zmianie narzędzia, wersji lub operatora.
• Trend w jednym kierunku - zwykle sugeruje dryf, który rozwija się wolno, ale systematycznie.
• Nietypowe skupienie punktów - bywa efektem zmiany sposobu pomiaru albo mieszania danych z różnych źródeł.

Jeżeli dokładam do tego reguły sekwencji, robię to ostrożnie. NIST zwraca uwagę, że standardowa reguła 3 sigma daje średnio fałszywy alarm mniej więcej raz na 371 punktów, a dodatkowe reguły zwiększają czułość, ale też podnoszą liczbę alarmów do około jednego na 91,75 punktu. Innymi słowy, większa czułość ma swoją cenę. Dlatego ja zwykle zaczynam od prostych reguł i dopiero potem sprawdzam, czy zespół naprawdę potrzebuje bardziej agresywnej interpretacji.

To prowadzi do kolejnej decyzji: który typ karty ma sens dla konkretnego rodzaju danych. Bez tego łatwo zbudować wykres, który wygląda profesjonalnie, ale mówi niewiele.

Który wariant wybrać dla danych jakościowych

Dobór karty zależy głównie od tego, czy mierzysz wartości ciągłe, czy liczysz niezgodności. To nie jest detal techniczny, tylko fundament poprawnej interpretacji. W praktyce dobry wybór oszczędza mnóstwo fałszywych alarmów, zwłaszcza w procesach QA, w których dane pochodzą z testów automatycznych, linii produkcyjnej albo monitoringu usług cyfrowych.

Typ karty	Jakie dane obsługuje	Kiedy ma sens	Najczęstsza pułapka
I-MR	Pojedyncze pomiary w czasie	Gdy masz jedną wartość na okres, na przykład czas odpowiedzi API albo czas naprawy incydentu	Używanie jej tam, gdzie próbka jest naturalnie większa i można zbudować podgrupy
Xbar-R	Dane ciągłe w małych podgrupach	Gdy podgrupa jest mała, zwykle do 10 obserwacji, i chcesz śledzić średnią oraz rozrzut	Mieszanie danych z różnych warunków w jednej podgrupie
Xbar-s	Dane ciągłe w większych podgrupach	Gdy podgrupa jest większa i lepiej opisuje ją odchylenie standardowe niż rozstęp	Wybór tej karty bez stabilnego sposobu pobierania próbek
p	Udział niezgodnych	Gdy liczba badanych sztuk zmienia się między próbami	Ignorowanie zmiennej liczebności próbek
np	Liczba niezgodnych	Gdy każda próbka ma stałą liczebność	Stosowanie przy różnych rozmiarach próbek
c	Liczba niezgodności na jednostkę	Gdy liczysz defekty przy stałym obszarze lub stałej ekspozycji	Mieszanie jednostek o różnej „powierzchni obserwacji”
u	Liczba niezgodności na jednostkę	Gdy wielkość próbki albo ekspozycja się zmienia	Traktowanie jej jak c-chart, mimo że próbki nie są porównywalne

Jeśli mam uprościć wybór do jednej zasady, to patrzę tak: przy danych ciągłych rozmawiamy o średniej i zmienności, przy danych atrybutowych o odsetku albo liczbie niezgodności. Dodatkowo pamiętam prostą granicę praktyczną z klasycznej statystyki jakości: przy małych podgrupach, zwykle do 10 sztuk, częściej wybiera się kartę Xbar-R, a przy większych podgrupach Xbar-s. To bardzo ułatwia start, zwłaszcza wtedy, gdy proces jeszcze nie ma dobrze zbudowanej historii.

Gdy typ karty jest już dobrany, zostaje wdrożenie. I tu właśnie najczęściej widać różnicę między wykresem, który wygląda mądrze, a narzędziem, które naprawdę pomaga zespołowi.

Jak wdrożyć je w procesie QA bez robienia z tego dekoracji

Najpierw wybieram jedną cechę, która naprawdę wpływa na jakość. W QA oprogramowania może to być liczba błędów krytycznych na release candidate, odsetek nieudanych testów regresji albo czas przywrócenia usługi po awarii. W QA produkcyjnym będzie to inny parametr, ale logika pozostaje taka sama: mierz jedną rzecz konsekwentnie, zamiast próbować kontrolować wszystko naraz.

1. Definiuję cechę, którą chcę kontrolować, i sposób jej pomiaru.
2. Ustalam, skąd będą pochodziły dane i jak często będą zbierane.
3. Buduję bazę odniesienia z okresu, w którym proces był możliwie stabilny.
4. Sprawdzam, czy podgrupy są racjonalne, czyli czy naprawdę porównuję podobne warunki.
5. Ustalam reakcję na sygnał, czyli kto analizuje odchylenie, w jakim czasie i z jaką eskalacją.

W praktyce bardzo ważny jest też system pomiarowy. Jeśli testy automatyczne są niestabilne, jeśli dane są zbierane ręcznie w różny sposób albo jeśli środowisko pomiarowe samo się zmienia, karta kontrolna będzie pokazywała głównie problemy z pomiarem, a nie z procesem. To jeden z powodów, dla których zaczynam od sprawdzenia jakości danych, zanim wyciągnę wnioski o jakości procesu.

W dobrze zorganizowanym zespole karta nie kończy się na wykresie. Powinna prowadzić do konkretnej decyzji: weryfikacji wersji, sprawdzenia ustawień narzędzia, analizy zmiany dostawcy, przeglądu testów albo korekty procedury. Bez tego nawet najlepszy wykres staje się tylko statycznym raportem.

Najczęstsze błędy, które zniekształcają obraz procesu

Najwięcej problemów widzę wtedy, gdy zespół traktuje kartę kontrolną jak uniwersalny dowód jakości. Wtedy pojawiają się błędy, które psują interpretację szybciej niż sam proces:

• Mylenie granic kontrolnych z tolerancją - proces może być pod kontrolą statystyczną, ale nadal nie spełniać wymagań klienta.
• Mieszanie różnych procesów na jednym wykresie - na przykład danych sprzed i po dużej zmianie technologii albo wersji systemu.
• Zmiana granic po każdym nowym punkcie - wtedy wykres przestaje być odniesieniem, a staje się opisem bieżącej chwili.
• Zbyt agresywne reguły alarmowe - im więcej reguł, tym większa liczba fałszywych alarmów i szybsze zmęczenie zespołu.
• Ignorowanie jakości pomiaru - niestabilny tester, niestabilne środowisko lub niespójna metoda zbierania danych zniekształcają cały obraz.
• Reakcja tylko na pojedynczy punkt - czasem ważniejszy jest trend niż pojedynczy skok, który sam w sobie niewiele znaczy.

Ja mam jeszcze jedną zasadę, którą warto stosować bez wyjątku: jeśli wykres stale alarmuje, nie zakładam od razu, że proces jest „zły”. Najpierw sprawdzam, czy problem nie leży w sposobie segmentacji danych, w pomiarze albo w tym, że proces rzeczywiście zmienił się tak mocno, iż potrzebuje nowej linii odniesienia. To oszczędza zespołowi wielu niepotrzebnych eskalacji. A kiedy klasyczna karta nie daje już wystarczająco szybkiej odpowiedzi, warto sięgnąć po inne narzędzia.

Kiedy klasyczna karta nie wystarczy i lepiej sięgnąć po inną metodę

Klasyczna karta Shewharta jest bardzo dobra do wykrywania większych skoków. Gorzej radzi sobie z drobnymi, ale uporczywymi przesunięciami, które narastają powoli. Wtedy sensownie jest spojrzeć na metody, które lepiej „pamiętają” poprzednie obserwacje. EWMA nadaje większą wagę świeższym punktom, a CUSUM kumuluje odchylenia, więc często szybciej wykrywa mały, ale systematyczny drift.

Narzędzie	Kiedy działa najlepiej	Co daje	Ograniczenie
Shewhart	Gdy chcesz szybko wychwycić większy skok procesu	Prostota i czytelność	Słabsza czułość na małe, powolne zmiany
EWMA	Gdy ważny jest łagodny, ale trwały dryf	Dobrze pokazuje zmiany narastające w czasie	Wymaga większej dyscypliny interpretacyjnej
CUSUM	Gdy chcesz wyłapać bardzo małe przesunięcia	Duża czułość na niewielkie odchylenia	Bywa mniej intuicyjny dla zespołu operacyjnego
Run chart	Gdy dopiero zaczynasz analizę lub nie masz jeszcze dobrego baseline’u	Szybki obraz zmian w czasie	Brak pełnych granic kontrolnych

W praktyce wybór jest prosty. Jeśli po wdrożeniu nowej wersji systemu pojawia się wyraźny skok błędów, klasyczna karta zwykle wystarczy. Jeśli natomiast wydajność lub jakość pogarsza się odrobinę, ale konsekwentnie przez kilka tygodni, ja częściej rozważyłbym EWMA albo CUSUM. To nie jest wybór „lepsze versus gorsze”, tylko dopasowanie narzędzia do charakteru zmiany. I właśnie z takiego dopasowania bierze się największa wartość dla QA.

Co zostaje z tego w codziennym QA

• Kontroluj jedną krytyczną cechę, a nie cały proces naraz.
• Traktuj granice kontrolne jako narzędzie do wykrywania zmiany procesu, nie jako zamiennik wymagań.
• Nie ufaj wykresowi, jeśli masz słaby lub niespójny system pomiarowy.
• Przygotuj jasną ścieżkę reakcji na alarm, żeby sygnał nie kończył się tylko dyskusją.
• Jeśli proces dryfuje wolno, nie upieraj się przy jednej metodzie, gdy lepsza będzie EWMA albo CUSUM.

Właśnie tak wykorzystuję karty kontrolne w praktyce: jako narzędzie, które upraszcza decyzje, porządkuje rozmowę o jakości i skraca czas reakcji na realne odchylenia. Gdy są dobrze dobrane, dobrze zasilane danymi i rozsądnie interpretowane, przestają być statystycznym dodatkiem, a stają się jednym z najtańszych sposobów na utrzymanie procesu pod kontrolą.
